Une interface épurée
Une conception efficace n'est possible que si les outils dont l'utilisateur a besoin souvent se trouvent à portée de main. Toutes les informations essentielles sont affichées ou affichables en quelque clics. Un logiciel de menuisierie doit rester simple, accessible et proposer des outils puissants pour gagner du temps et offrir une grande flexibilité .

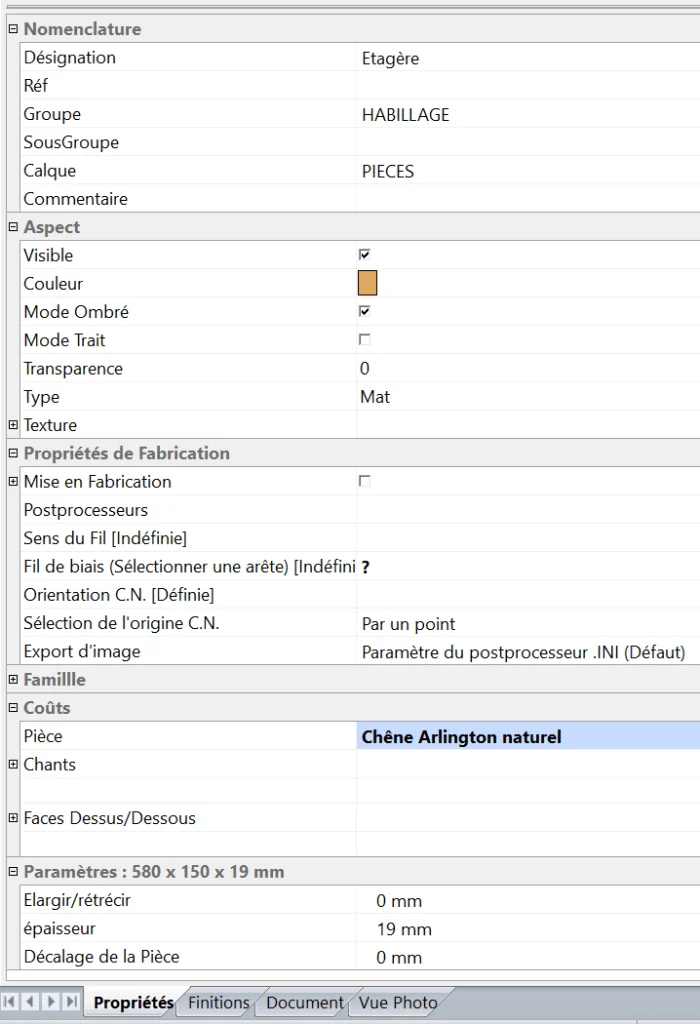

Zoom sur l'éditeur de propriétés
L'éditeur est le point central du logiciel, il permet de définir les noms des pièces et éléments de dessin 3d, de les grouper, deleur donner des références, de choisir l'aspect (mode de dessin : filaire ou ombré), la couleur, la transparence, la texture, etc. C'est aussi le point d'entrée pour modifier toutes les variables sur chaque fonction de dessin, épaisseur d'une pièce, décalage d'une courbe, hauteur d'une flêche ou d'une plinthe.
Mais la fonction de l'éditeur ne s'arrête pas là : l'utilisateur définit ici (Propriété de fabrication) aussi ses choix pour l' orientation du fil du bois , fil de travers, fil de biais, l'origine CNC, nom de l'outil pour réaliser un pacours outil à la fraiseuse.
Pour les matériaux, il est possible de définir soit une famille de matière (CAISSON, FACADE, INTERIEUR etc…) soit un matériau choisi depuis la bibliothèque extensible sur Microsoft Excel . Le logiciel inclut les coloris Egger et Polyrey. En cas d'utilisation des familles de matériaux, le choix se fait alors d'une manière plus globale en choisissant puis en définissant avec le client différents décors. C'est rapide et percurtant pour choisir les finitions !
Une conception accélérée
L'important pour travailler efficacement, que ce soit pour dessiner une cuisine en 3d, un plan pour un dressing ou un placardsous pente ou sous rampant, la conception d'une salle de bain, ou pour un plan de menuiserie, c'est de profiter d'une interface utilisateur particulièrement bien pensée. Suffisamment riche pour vous offrir une large palette de composants prêts à l’emploi (à gauche de l'écrant ici) et bien organisée pour être efficace. A chaque moment de la conception on peut insérer en 3d séparations, tablette, tiroirs, portes, penderie rabatable, boutons, quincaillerie. Chaque composant s'adapte aux nouvelles dimensions de votre projet en cours.

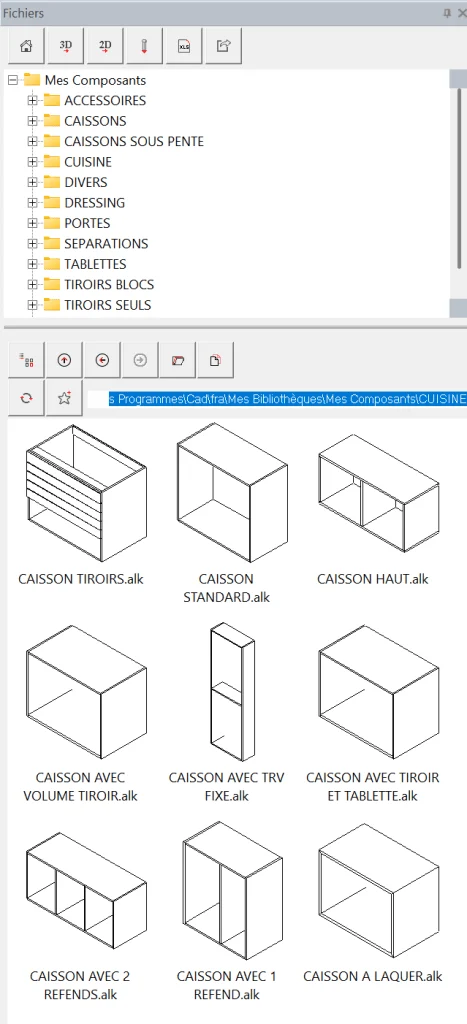

La bibliothèque réutilisable, personnalisable et extensible à l'infini
Pour aller plus vite, la bibliothèque de base du logiciel contient plus de 300 composants prêts à l’emploi. Vous pouvez soit les utiliser tels quels, les personnaliser ou les redessiner intégralement. Chaque meuble 3d ou accessoire 3d peut être réalisé sur le logiciel puis intégré comme nouvel élément de votre bibliothèque. Il sera réutilisé plus tard avec des dimensons différentes, un aménagement différent, vous réutilisez chaque concept comme vous le souhaitez.
Avec Aléker Designer, vous êtes libre dès les premières heures d'utilisation et de pratique.
- Caisson de cuisine
- Caisson de dressing
- Séparations fixes
- Tablette, bloc de tablettes mobiles à quantité variable avec taquets
- Penderie fixe, penderie rabattable
- Porte Chaussures
- Porte simple, porte à cadre massif, portes coulissantes
- Bloc de tiroirs
- Poignées, Boutons
- Accessoires de la maison (poële, livres, iPad, etc..)
Vous avez envie de libérer votre créativité ? Vous pouvez créer à votre tour vos propres composants

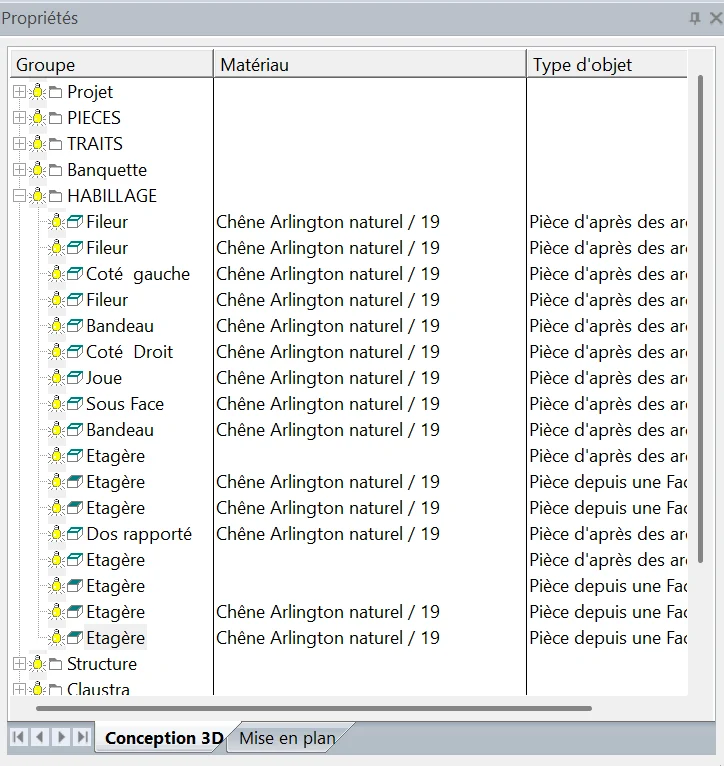

L'organisation : la base du travail bien fait
Au fur et à mesure que la conception évolue, le concepteur classe les différents élements de dessin. Ce classement sera utilisé ensuite à différents moments de la vie du produit. Il sert à trier la liste de débits selon plusieurs critères ou pour isoler et séparer des éléments de dessin lors de l'étape de conception avancée, par exemple une fois le projet validé par le client et qu'il faut alors passer à la phase de fabrication. Cette structuration offrira aussi le meilleur moyen pour exporter des données claires et déjà organisées pour l'atelier de menuisierie.
Des outils de dessin variés

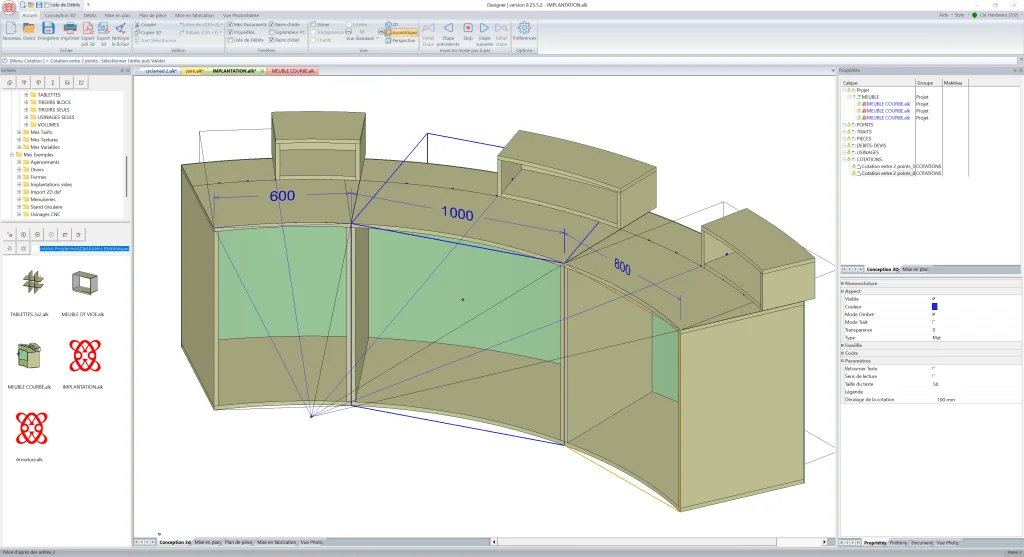

Pour dessiner en 3D, il faut d'abord utiliser les figures géométriques classiques pour tracer son épure. Arc de cercle, Anse de panier, tangence, intersection, symétrie, c'est par le tracé que l'on peut dessiner sans limite. On peut dessiner une épure en 3D pour un ensemble complet, une implantation ou pour un meuble isolé. Le meuble seul devient un composant paramétrable que l'on réutilise trois fois (image de droite). Il s'adapte aux dimensions d'accueil 600, 1000 et 800 mm et peut même changer de rayon, profondeur et hauteur selon chaque projet.
Une exploitation optimale

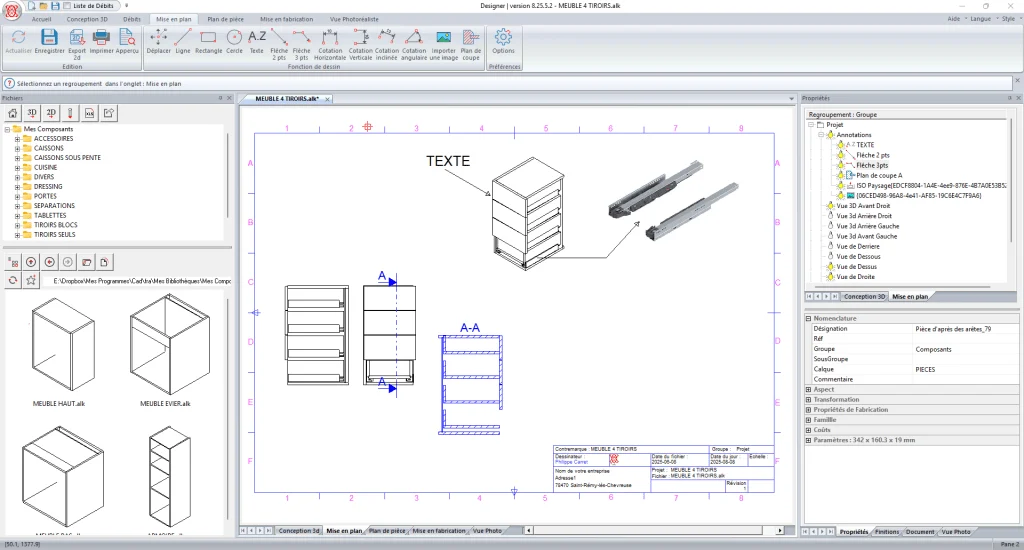

Une fois le projet 3d réalisé, cuisine 3d, placard 3d, rangement 3d, il faut fabriquer et poser. Tout est inclus dans le logiciel, mise en plan facile, liste de débits détaillées, plans de fabrication individuels, dossier de fabrication complet, export optimisation de découpes et logiciel CFAO ou CNC.
Vous pouvez communiquer les plans en DXF ou DWG, ou exporter les modèles 3D dans plusieurs formats : IGES, GLB, GLTF, DAE (idéal pour SketchUp par ex.), OBJ
La clé de la productivité : communiquer la bonne information
Le logiciel Aléker Designer améliore considérablement la communication entre tous et donc le flux de travail sur tout le processus dpeuis la vente à la pose.
Un logiciel doit s'ouvrir sur tous les acteurs d'un projet, le concepteur au départ, l'architecte ou designer pour des projets d'un certain type, les différents corps de métier autour du projet, le client, l'atelier pour la fabrication, puis les poseurs, clé de voute d'un projet complètement réussi.
Le dossier de fabrication est le référentiel pour échanger, valider, fabriquer et poser.

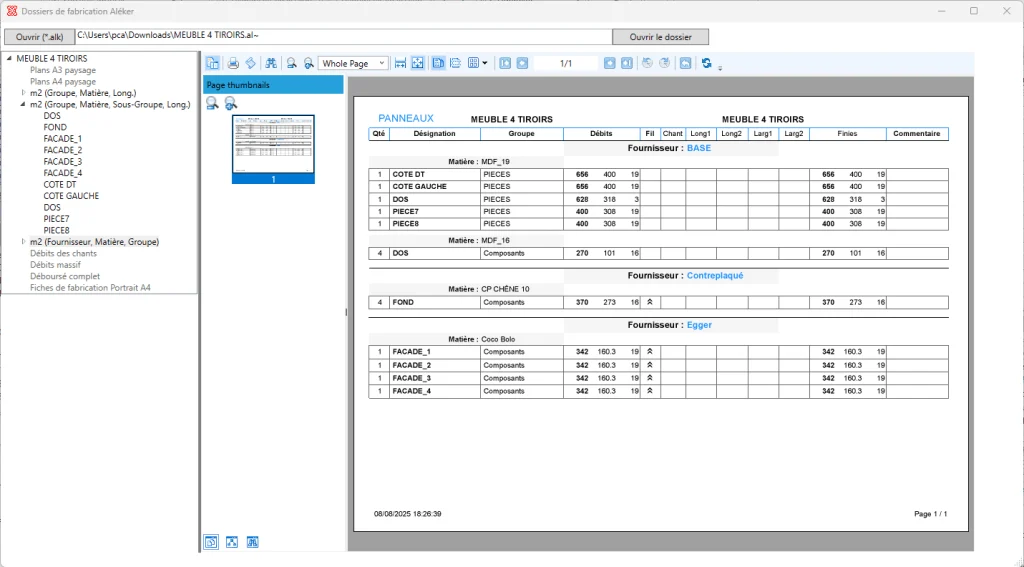

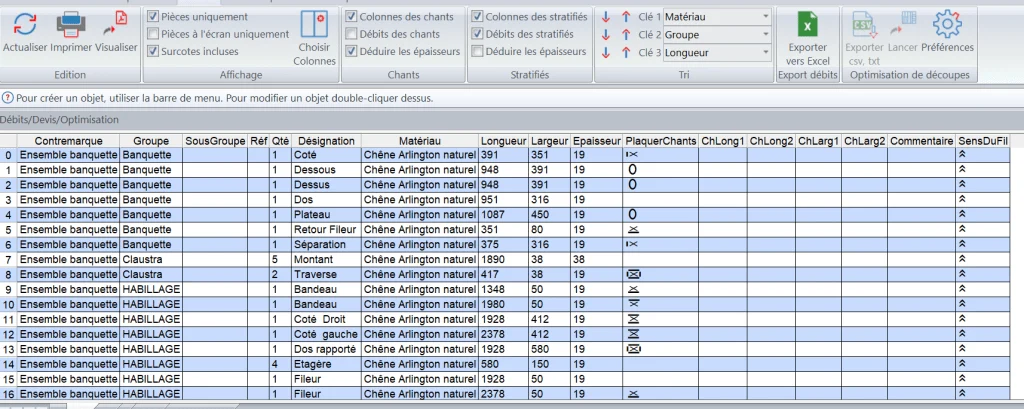

Une liste de débits complète et fiable
La liste de débits se calcule automatiquement au fur et à mesure de la conception. Elle peut être organisée comme vous le souhaitez, exportée, triée, imprimée, avec ou sans chants, avec ou sans surcote, en déduisant ou non les épaisseur de chants. On peut cliquer sur la liste de débit et les pièces se sélectionnent en 3d automatqiuement. Pratique pour controler certaines dimensions.

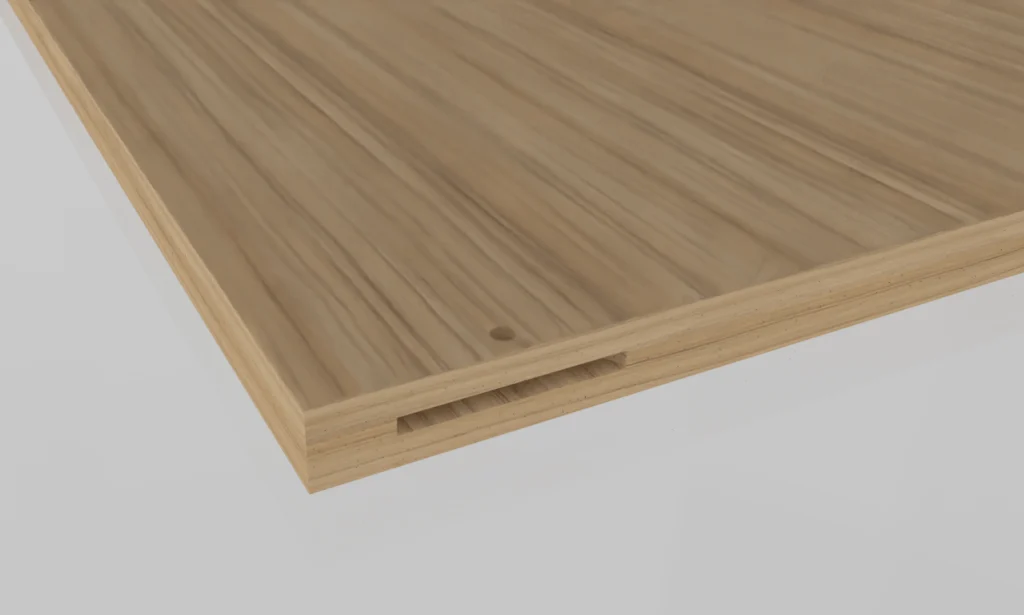

Connecteurs d’usinage : posez un assemblage, l’usinage se propage aux pièces voisines
Aléker intègre des connecteurs d’usinage : une fonction qui permet d’affecter rapidement un type d’assemblage sur une pièce (par exemple une traverse), tout en retrouvant automatiquement les usinages correspondants sur les montants voisins (même chant ou liaison perpendiculaire). Calcul des quantités et prix automatique.
Types d’usinage gérés :
- LAMELLO (bois et métal) : CLAMEX S18/S20 , P10/P14 , CNC / FLEXUS / MEDIUS , P18 DIVARIO
- Excentriques, Excentriques + Tourillons
- Défix/ Defix Duo / Minifix
- Tourillons, Tourillons + vis
Plans de fabrication détaillés

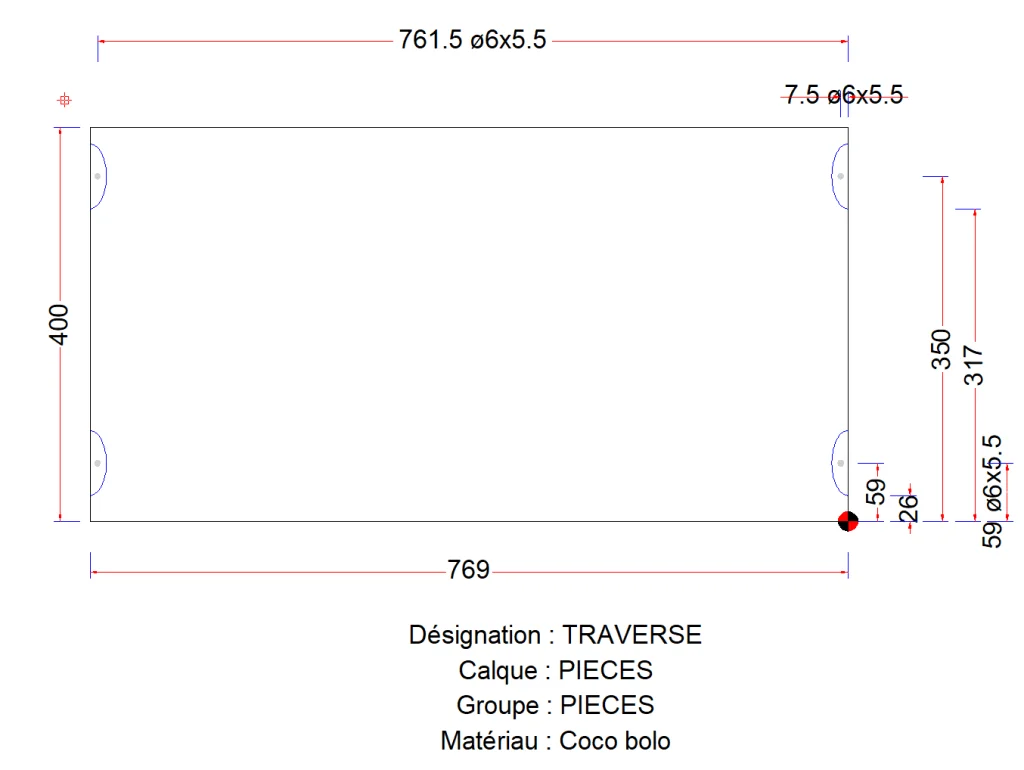

Chaque pièce dispose d’un plan de fabrication avec quotations , axes de perçage et diamètres , pour que l’atelier sache précisément quoi usiner, où et comment. L'export CNC est automatique avec utilisation de sous-programme spécifiques pour les lamellos.
Règles de positionnement avancées
- Quantités fixes
- Quantités selon un pas minimal
- Placement automatique
- Réglage des débord avant et débord arrière
- Propriétés propres à chaque usinage ensuite : diamètres
- profondeurs
- position en x,y,z
- modèle de tiroir
- poids pour les coulisses de tiroirs BLUM
Fonctions métiers spéciales

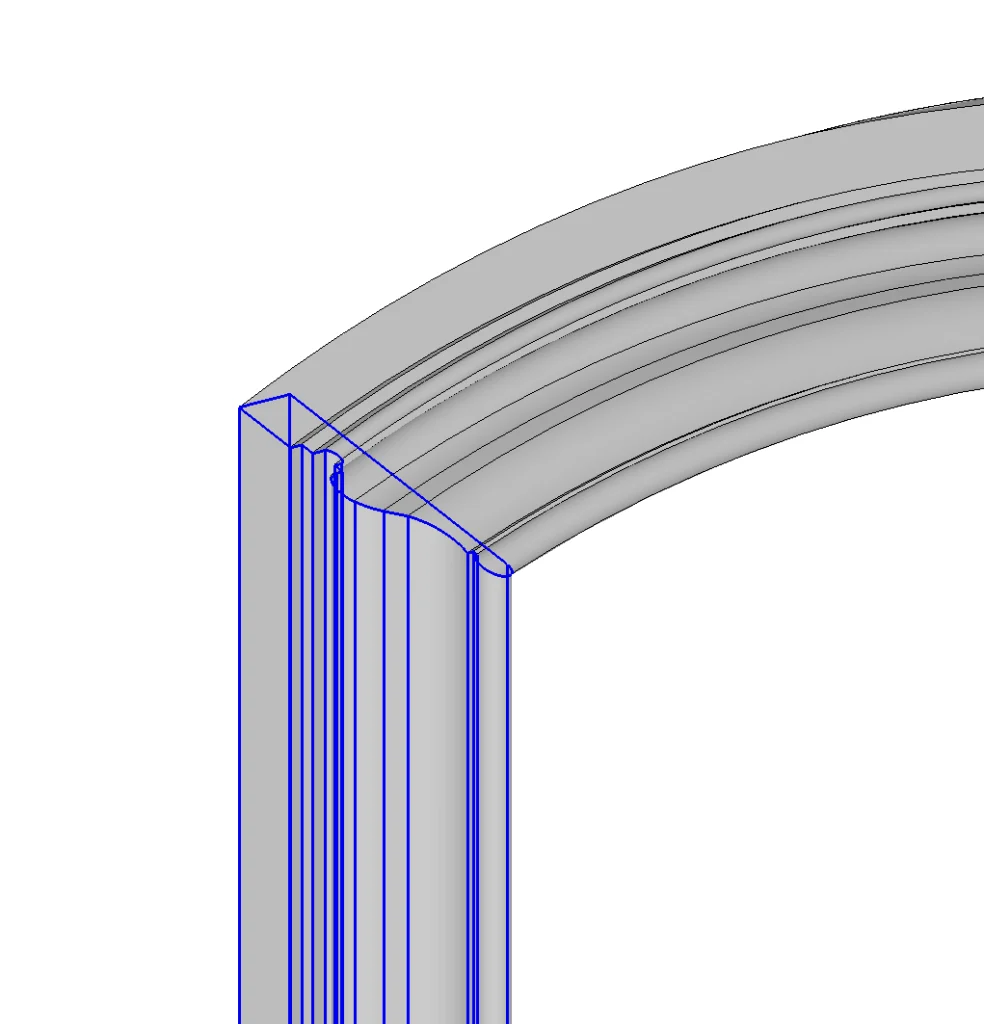

Le logiciel exploite des profils de moulures provenant de fichiers DWG ou DXF et les applique automatiquement sur un parcours de cadre avec assemblages à onglet . Cette approche reste valable pour les géométries droites comme pour les formes courbes. À titre d’exemple, ci-contre, le profil Guimier n°190 peut être importé, positionné automatiquement et utilisé pour produire un cadre complet en environ 20 secondes, sans reconstruction manuelle de la moulure. Le résultat en 3d parle de lui-même.
La garantie de satisfaire les clients
Avec des dessins 3d qui s'adaptent à toutes les situations, vos clients se projettent rapidement. Le calcul du chiffrage du projet se fait au fur et à mesure de la conception. Vos clients changent de dimensions ou de coloris ?
Tout est redessiné et recalculé automatiquement
